Описание

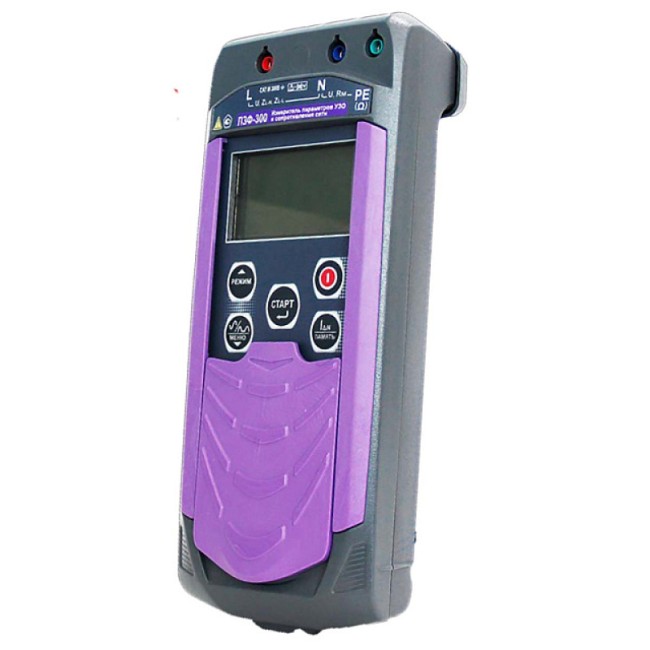

Измеритель параметров УЗО и сопротивления сети ПЗФ-300 – многофункциональный цифровой прибор компактного класса, предназначенный для обеспечения проверки электробезопасности электроустановок и систем питания переменного тока в ходе приемосдаточных испытаний, профилактических обслуживаний и т.п. Объединяя в себе возможности изделий серии ИФН и ПЗО, устройство позволяет контролировать фактические характеристики устройств защитного отключения, регистрировать величину полного сопротивления петли между фазным и нулевым проводником и петли "фаза-фаза", с вычислением прогнозируемого тока КЗ, определять сопротивление металлосвязи и фиксировать показатель сетевого напряжения.
Конструкционное исполнение
Подобно другим портативным приборам производства НПФ РАДИО-СЕРВИС промышленного назначения, измеритель параметров УЗО выполнен в защищенном корпусе, который соответствует категории IP54. Мембранные кнопки и экран в нерабочем положении закрываются сдвижной заслонкой, предохраняющей лицевую панель от случайных повреждений. Для фиксации измерителя на стальных конструкциях, например, на дверцах или стенках распределительных шкафов, щитовых и т.п., прибор снабжен магнитным держателем, который позволяет освободить руки при выполнении долговременных работ.
Универсальное питание
Цифровой измеритель УЗО ПЗФ-300 стандартно работает от комплектного 6-вольтового Ni-Mh аккумулятора, который можно подзаряжать, не вынимая из прибора, для чего предусмотрена функция защиты от перезаряда. Также поддерживается возможность питания от 5 шт. щелочных батареек форм-фактора АА либо 1,2-вольтовых аккумуляторов аналогичного типоразмера, с установкой их в соответствующий батарейный отсек, поставляемый с прибором. Для экономии ресурса источника питания служит функция самоотключения при длительном бездействии.
Особенности
- Режим корректировки нуля позволяет вносить автоматическую поправку на собственное сопротивление измерительных проводников, обеспечивая высокую точность получаемых показаний.
- Встроенная память дает возможность сохранять предварительные настройки, а также обеспечивает запись результатов измерений, задействуя 400 наборов по 25 ячеек, для документирования испытаний без ведения бумажного журнала.
- ПО RS-terminal, устанавливаемое на пользовательский ПК, служит для переноса данных из памяти измерителя, а также реализует возможности просмотра и анализа результатов, с генерированием стандартных отчетов.
| Измерение полного сопротивления петли «фаза-нуль», «фаза-фаза» | |
| Диапазон измерений полного электрического сопротивления | 0,01 - 9,99 Ом 10 - 99,9 Ом 100 - 300 Ом |
| Предел допускаемой основной абсолютной погрешности | ± 0,0505 - 20 Ом |
| Диапазон вычислений ожидаемого тока короткого замыкания цепи «фаза-нуль» | 0,001 - 24 кА |
| Диапазон вычислений ожидаемого тока короткого замыкания цепи «фаза-фаза» | 0,001 - 41 кА |
| Рабочий диапазон напряжения переменного тока | 180 - 450 В |
| Частота напряжения переменного тока | 45 - 65 Гц |
| Максимальный ток при измерении петли «фаза-нуль» | 8 А |
| Максимальный ток при измерении петли «фаза-фаза» | 14 А |
| Длительность протекания тока | > 30 мс |
| Измерение напряжения переменного тока | |
| Диапазон измерений напряжения переменного тока по входу L-N | 10 - 450 В |
| Диапазон измерений напряжения переменного тока по входу L-PE и N-PE | 10 - 300 В |
| Пределы допускаемой основной абсолютной погрешности по входу L-N | ± 0,55 - 14,25 В |
| Пределы допускаемой основной абсолютной погрешности по входу L-PE и N-PE | ± 0,55 - 10,5 В |
| Частота напряжения переменного тока | 45 - 65 Гц |
| Измерение отключающего дифференциального тока УЗО | |
| Номинальный отключающий дифференциальный ток УЗО | 10, 30, 100, 300, 500 мА |
| Диапазон тока (Ia) для синусоидального тока | 2 – 11 мА при номинальном токе 10 мА 6 – 33 мА при номинальном токе 30 мА 20 – 110 мА при номинальном токе 100 мА 60 – 330 мА при номинальном токе 300 мА 100 – 550 мА при номинальном токе 500 мА |
| Диапазон тока (Ia) для пульсирующего тока с углом задержки фазы 0° и 90° | 2 – 20 мА при номинальном токе 10 мА 6 – 42 мА при номинальном токе 30 мА 20 – 140 мА при номинальном токе 100 мА 60 – 420 мА при номинальном токе 200 мА 100 – 700 мА при номинальном токе 500 мА |
| Диапазон тока (Ia) для пульсирующего тока с углом задержки фазы 135° | 1 – 20 мА при номинальном токе 10 мА 3 – 42 мА при номинальном токе 30 мА 10 – 140 мА при номинальном токе 100 мА 30 – 420 мА при номинальном токе 300 мА |
| Пределы допускаемой погрешности тока УЗО (Iа) | ± 0,45 - 12,7 мА для синусоидального тока ± 1 - 25,5 мА для пульсирующего постоянного тока |
| Дискретность формирования тока УЗО (Iа) | 0,5 мА при номинальном токе 10 мА 1,5 мА при номинальном токе 30 мА 5 мА при номинальном токе 100 мА 15 мА при номинальном токе 300 мА 25 мА при номинальном токе 500 мА |
| Рабочий диапазон напряжения переменного тока | 180 - 260 В |
| Измерение времени отключения УЗО | |
| Диапазоны измерений времени отключения УЗО | 1 - 1000 мс при кратности к току 0,5∙I∆N и 1∙I∆N 1 - 500 мс при кратности к току 2∙I∆N 1 - 40 мс при кратности к току 5∙I∆N |
| Пределы допускаемой погрешности измерений | ± 3,015 - 18 мс для синусоидального тока ± 10,015 - 25 мс для пульсирующего постоянного тока |
| Рабочий диапазон напряжения переменного ток | 180 - 260 В |
| Измерение напряжения прикосновения | |
| Диапазон измерений напряжения прикосновения | 0 - 100 В |
| Пределы допускаемой погрешности измерений | ± 0,3 - 5,3 В |
| Измерительный ток | 4 мА при номинальном токе 10 мА 12 мА при номинальном токе 30 мА 40 мА при номинальном токе 100 мА 120 мА при номинальном токе 300 мА 200 мА при номинальном токе 500 мА |
| Измерение сопротивления постоянному току (металлосвязь) | |
| Диапазон измерений электрического сопротивления | 0,01 - 9,99 Ом 10 - 20 Ом |
| Пределы допускаемой погрешности измерений | ± 0,0303 - 0,9 Ом |
| Ток в измерительной цепи для сопротивлений до 5 Ом | 200 мА |
| Общие характеристики | |
| Устройство вывода | цифровой дисплей |
| Память | 10000 измерений |
| Источник питания | никель-металлогидридный аккумулятор 6 В / 5 элементов питания АА 1,5 В |
| Емкость аккумулятора | 2000 мАч |
| Степень защиты корпуса | IP54 |
| Категория перенапряжения | CAT III |
| Температура эксплуатации | -15 - 55 ℃ |
| Относительной влажность | < 90 % |
| Габариты прибора | 88 х 105 х 245 мм |
| Габариты упаковки | 145 х 120 х 265 мм |
| Вес нетто | 800 г |
| Вес брутто | 1,8 кг |
Характеристики
| Производитель | Радио-Сервис |
| Госреестр | Да |
| Поверка в комплекте (Аршин) | Да |
Комплектация
измеритель параметров УЗО ПЗФ-300 – 1 шт
руководство по эксплуатации – 1 шт
блок питания 12 В, 0,5 А – 1 шт
адаптер розеточный – 1 шт
зажим изолированный типа «крокодил», d30, синий – 1 шт
зажим изолированный типа «крокодил», d30, красный – 1 шт
кабель измерительный 1,5 м, красный – 1 шт
кабель измерительный 1,5 м, синий – 1 шт
отсек батарейный 5*АА – 1 шт
сумка для ПЗФ-300 – 1 шт
