| Производитель | Техно-АС |
| Габаритные размеры | 330 х 140 х 700 мм |
| Сетевой блок питания | -30…+60ºС с "батарейным" питанием, не рекомендуется эксплуатация при отрицательных температурах окружающей среды |
| Заданный для автоматического согласования, ≥ | 8 щелочных ("alkaline") элементов 1,5 В "тип С" |
| Диапазон частот "Широкая полоса" | 0,04…8 кГц |
Описание
Трассоискатель ТЕХНО-АС Успех 1.105Д — незаменимый помощник для специалистов, занимающихся проектированием и обслуживанием инженерных сетей.
Современные коммуникации, такие как силовые и сигнальные кабели, оптоволокно и электропроводные трубы, являются основой инфраструктуры. Но их точное расположение и глубина могут усложнить земляные работы.
Оборудование позволяет точно определить местоположение и глубину подземных коммуникаций до 10 метров. Это предотвращает повреждения кабелей, обеспечивая безопасность и эффективность работы.
Комфортное использование

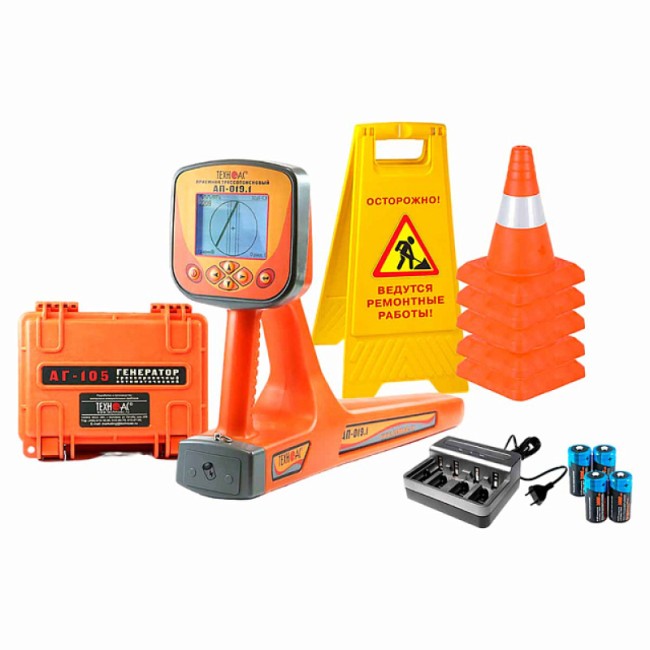

Комплект ТЕХНО-АС Успех 1.105Д включает моноблочный приемник с крупным ЖК-дисплеем. Он отображает трассу, автоматически рассчитывает глубину и ток в линии. Компактный генератор с дисплеем и индукционной антенной имеет выходную мощность до 20 Вт и радиус действия до 3 км.
Универсальность
Трассоискатель не только находит и измеряет глубину коммуникаций, но и трассирует их на 3 км, ищет кабели под напряжением, определяет пересечения труб и кабелей, а также выявляет повреждения.
Практическое применение
Прибор широко используется для обследования участков перед земляными работами. Возможность подключения к трассе контактным и бесконтактным способом обеспечивает быстрое и эффективное выполнение задач.
Характеристики
| Производитель | Техно-АС |
| Габаритные размеры | 330 х 140 х 700 мм |
| Сетевой блок питания | -30…+60ºС с "батарейным" питанием, не рекомендуется эксплуатация при отрицательных температурах окружающей среды |
| Заданный для автоматического согласования, ≥ | 8 щелочных ("alkaline") элементов 1,5 В "тип С" |
| Диапазон частот "Широкая полоса" | 0,04…8 кГц |
| Добротность квазирезонансных фильтров (Q) | 100 |
| Визуальная индикация | LCD дисплей, 320х240 пикселей, LED подсветка |
| Ограниченный программой при ручном повышении, ≥ | 7…15 В |
| Квазирезонансные частоты фильтров | 50(60) / 100(120) / 512 / 1024 / 8192 / 32768 Гц |
| Диапазон температур эксплуатации / хранения | -20…60 / -30…60°С |
| Источник питания | 4…7 В (4 элемента тип "С") |
| Точность определения глубины залегания | ±5% |
| Выходной ток, А | 20 - При частотах 512 Гц "0.5" / 1024 Гц "1.0" / 8192 Гц "8.2"6 - При частоте 32768 Гц "33" |
| Время работы ("жизненный цикл" зависит от качества батарей) | технология: модифицированный CLASS D КПД до 85% |
| Измерение тока принимаемого сигнала | автоматически в режиме "Трасса" 0,001...9,99 А |
| Масса | 2,4 кг |
| Звуковая индикация | встроенный излучатель:- синтезированный звук ЧМ- звуковая индикация нажатия кнопок |
| Режимы "модуляции" (сигналы специальной формы) | 32 - в двухчастотном режиме модуляции "2F"40 - в других режимах |
| Внешние источники питания (не входят в комплект поставки) | автоматическое, до достижения определенной интенсивности потребления или до достижения тока в нагрузке: - ≥ 0,2 А при частотах 512 Гц "0.5" / 1024 Гц "1.0" / "2F"; - ≥ 0,1 А при частотах 8192 Гц "8.2" и 32768 Гц "33". ручное (кнопками МЕНЬШЕ / БОЛЬШЕ " " |
| Определение глубины залегания трассы | автоматически в режиме "Трасса" 0...10 м |
| Степень защиты корпуса | IP54 |
| "Антенные" режимы | 5 - при частотах 512 Гц "0.5" / 1024 Гц "1.0" / 8192 Гц "8.2" / "2F" 3 - при частоте 32768 Гц "33" |
| Батарейный комплект "тип С×8" | пропорциональное управление выходной мощностью в зависимости от "энергетического потенциала" источника питания |
| Управление чувствительностью | - автоматическое - для 2D отображения "Трасса"- полуавтоматическое или ручное (по выбору) - для "Графиков"- автоматическое или ручное (по выбору) - для режима "2 частоты" |
| Режим работы | 0,2 - при частотах 512 Гц "0.5" / 1024 Гц "1.0" / "2F"0,1 - при частотах 8192 Гц "8.2" / 32768 Гц "33" |
| Нагрузка "клипсы" или "клещи" | 8192 - "8.2" / 32768 - "33" для "Lc" или 8192 - "8.2" для "AH" |
| Ограниченная программой, ≥ | 15 В, мощность 60 Вт |
| Подключаемые внешние датчики | КИ-110(105), НР-117, ДОДК-117, ДКИ-117 (пр-во ТЕХНО-АС) |
| Выходное напряжение | IP65 (при закрытой крышке корпуса - кейса) |
| Индицируемые параметры | - параметры настройки и управления- 2D визуализация положения трассы относительно прибора- графики уровня сигнала с датчиков- глубина залегания трассы- ток сигнала |
| В зависимости от "модуляции", ≥ | 11…14 В при токе не менее 4 А |
| Количество встроенных датчиков | 4 |
| Точность измерения тока принимаемого сигнала | ±5% |
| Напряжение питания | при работе от батарейного комплекта "тип С×8" ≈ 5 часов в режимах "НП" и "2F" (при исходной выходной мощности 7 Вт) или ≈ 25 часов в режиме "ПР" (при исходной выходной мощности 15 Вт) при внешнем источнике питания, полностью определяется его свойствами и, |
| Максимальная выходная мощность, Вт | АГ114М.02.020 (дополнительная принадлежность) |
| Максимальное выходное напряжение, В | аккумулятор "12 В" (например, автомобильный) |
| Диапазон частот "Радио" | 8…40 кГц |
| Максимальный коэффициент усиления электрического тракта | 100 дБ |
Комплектация

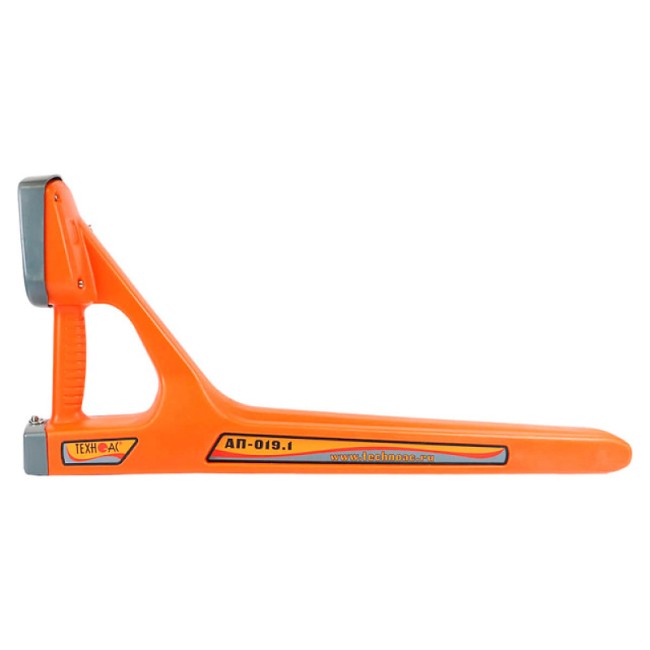

- Трассопоисковый приемник АП-019.1

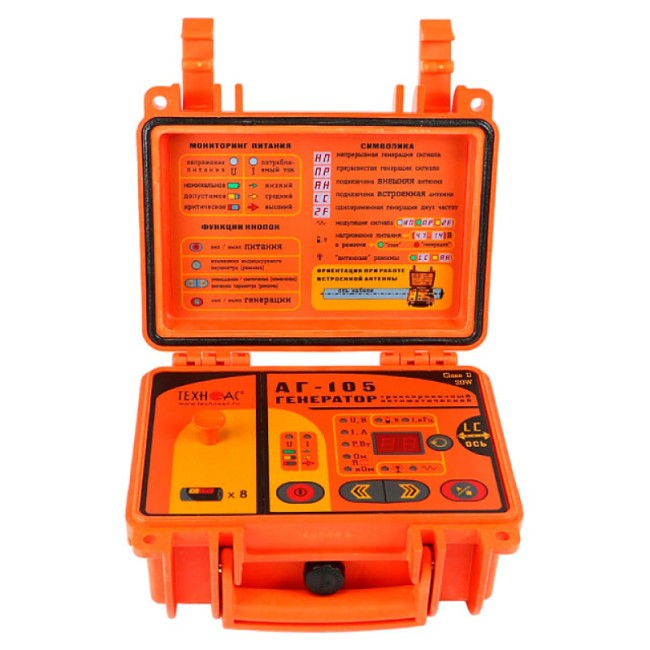

- Генератор АГ-105
- Кабель АГ120.02.020
- Кабель АГ120.02.050
- Кабель АГ105.02.020
- Контакт магнитный АГ120.02.090 - 2 шт.
- Штырь заземления АГ110.02.004 - 2 шт.
- Колпачок изоляционный d=8 мм - 2 шт.
- Батарейки - 12 шт.
- Комплект аккумуляторов для приемника АП-019

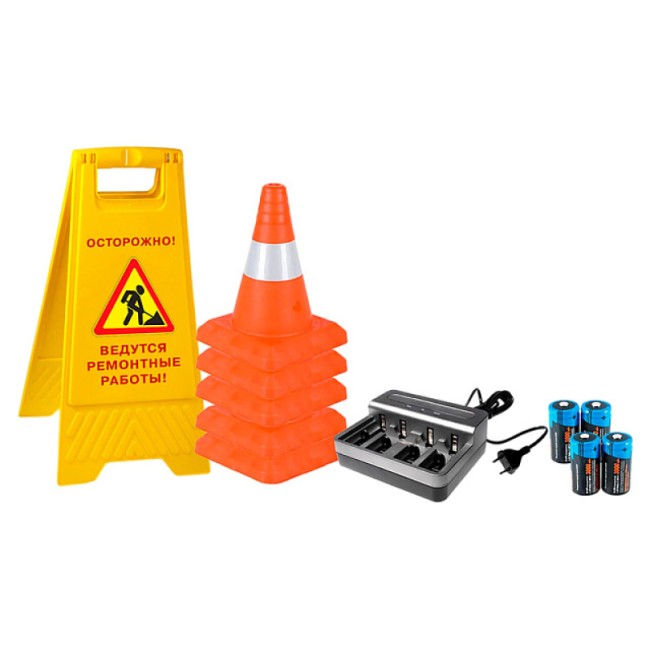

- Зарядное устройство
- Конус дорожный, высота 30 см - 5 шт.
- Аварийный знак "Люк открыт" или "Идут работы"
- Сумка для приемника (чехол 53212)
- Сумка для комплекта (чехол 53222)
- Руководство по эксплуатации
- Паспорт
