Трассоискатель ТЕХНО-АС Успех АГ-309.15Н

Name: Трассоискатель ТЕХНО-АС Успех АГ-309.15Н
Brand: Техно-АС

(0) Оставить отзыв

Сравнение

В избранное

Производитель	Техно-АС
Звуковая индикация	встроенный излучатель: синтезированный звук ЧМ звуковая индикация нажатия кнопок
Режимы "модуляции" (сигналы специальной формы)	32 - в двухчастотном режиме модуляции "2F"40 - в других режимах
Внешние источники питания (не входят в комплект поставки)	автоматическое, до достижения определенной интенсивности потребления или до достижения тока в нагрузке: - ≥ 0,2 А при частотах 512 Гц "0.5" / 1024 Гц "1.0" / "2F"; - ≥ 0,1 А при частотах 8192 Гц "8.2" и 32768 Гц "33". ручное (кнопками МЕНЬШЕ / БОЛЬШЕ " "
Определение глубины залегания трассы	автоматически в режиме "Трасса" 0...10 м

Подробные характеристики

Обзор Характеристики Комплектация Отзывы0

Описание

Трассоискатель ТЕХНО-АС Успех АГ-309.15Н — это универсальный инструмент для поиска коммуникаций, выявления неисправностей и предотвращения повреждений. В комплект входят приемник с дисплеем и портативный генератор.

Приемник отображает трассу и определяет глубину залегания коммуникаций до 10 метров, а также ток в линии. Генератор мощностью до 20 Вт работает на расстоянии до 3 км и подключается к трассе как контактным, так и бесконтактным способами.

Назначение трассоискателя

Этот прибор предназначен для:

Определения местоположения и глубины подземных коммуникаций до 10 метров.
Трассировки коммуникаций на расстояние до 3 км с помощью генератора.
Поиска электрических кабелей под напряжением.
Выявления мест пересечения трубопроводов и кабелей.
Обнаружения повреждений кабельных линий.
Обследования участков перед земляными работами.

Особенности приемника

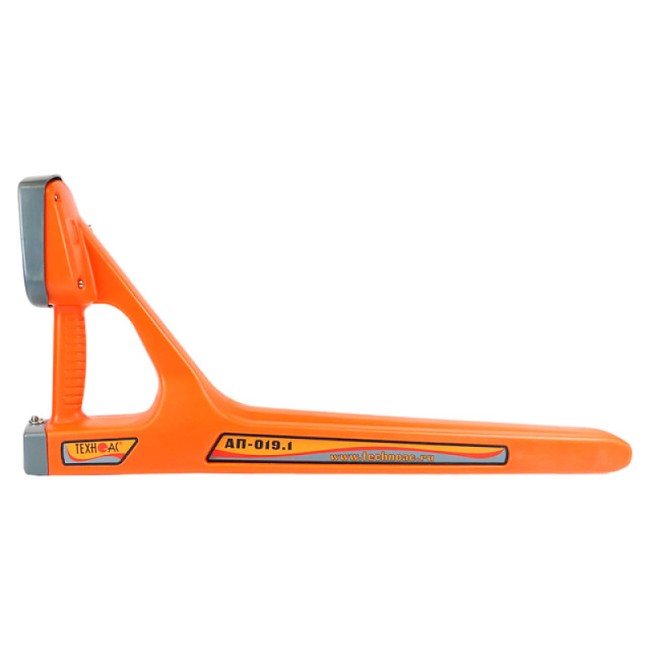

Приемник АП-019.1 — это современный цифровой трассопоисковый приемник-моноблок. Он отображает трассу на экране и автоматически рассчитывает глубину залегания и ток в линии. Пользователь может выбрать удобный формат отображения информации для эффективной работы.

АП-019.1
Квазирезонансные частоты фильтров	50(60) / 100(120) / 512 / 1024 / 8192 / 32768 Гц
Добротность квазирезонансных фильтров (Q)	100
Диапазон частот "Широкая полоса"	0,04…8 кГц
Диапазон частот "Радио"	8…40 кГц
Максимальный коэффициент усиления электрического тракта	100 дБ
Количество встроенных датчиков	4
Подключаемые внешние датчики	КИ-110(105), НР-117, ДОДК-117, ДКИ-117 (пр-во ТЕХНО-АС)
Управление чувствительностью	автоматическое - для 2D отображения "Трасса" полуавтоматическое или ручное (по выбору) - для "Графиков" автоматическое или ручное (по выбору) - для режима "2 частоты"
Определение глубины залегания трассы	автоматически в режиме "Трасса" 0...10 м
Точность определения глубины залегания	±5%
Измерение тока принимаемого сигнала	автоматически в режиме "Трасса" 0,001...9,99 А
Точность измерения тока принимаемого сигнала	±5%
Поддержка энергосберегающих (прерывистых) режимов работы трассировочных генераторов	при совместной работе с трассировочными генераторами пр-ва "ТЕХНО-АС" ("Импульсный" режим)
Визуальная индикация	LCD дисплей, 320х240 пикселей, LED подсветка
Индицируемые параметры	параметры настройки и управления 2D визуализация положения трассы относительно прибора графики уровня сигнала с датчиков глубина залегания трассы ток сигнала
Звуковая индикация	встроенный излучатель: синтезированный звук ЧМ звуковая индикация нажатия кнопок
Источник питания	4…7 В (4 элемента тип "С")
Время непрерывной работы от одного комплекта щелочных батарей	не менее 20 часов
Автоматическое отключение питания при бездействии для экономии заряда	после 30 минут
Диапазон температур эксплуатации / хранения	-20 — 60 / -30 — 60°С
Степень защиты корпуса	IP54
Габаритные размеры	330 х 140 х 700 мм
Масса	2,4 кг

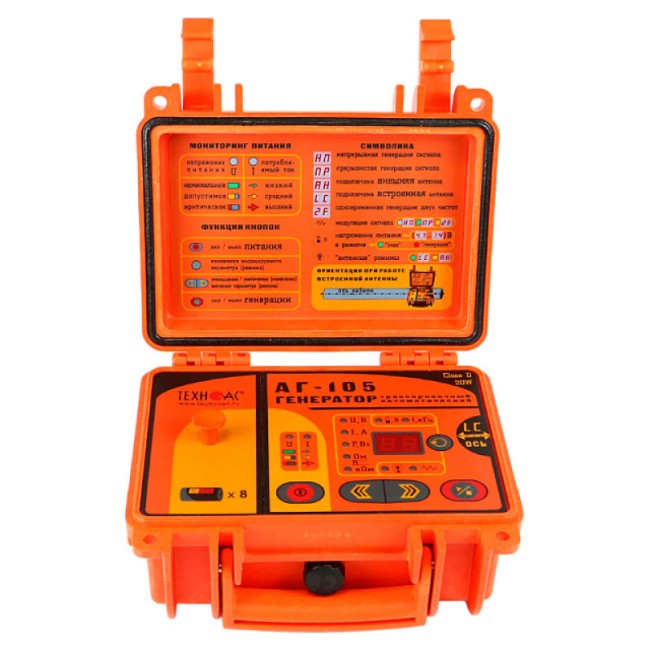

АГ-105
Частоты непрерывного "НП" или прерывистого "ПР" сигнала, Гц ± 0,1% "кГц"
Нагрузка "клипсы" или "клещи"	512 "0.5" / 1024 "1.0" / 8192 "8.2" / 32768 "33"
"Антенные" режимы	8192 - "8.2" / 32768 - "33" для "Lc" или 8192 - "8.2" для "AH"
Режим работы
"Антенные" режимы	встроенная передающая антенна "LC" внешняя передающая антенна "АН"
Режим работы
Режимы "модуляции" (сигналы специальной формы)	прерывистый "ПР" (кратковременные посылки сигнала) длительность посылки 0,12 сек частота следования посылок 1 Гц двухчастотный "2F" (одновременная генерация частот 1024 Гц и 8192 Гц) соотношение амплитуд 4/1 (соответственно)
Выходные параметры при напряжении питания 12…15В
Выходной ток, А
Ограниченный программой при ручном повышении, ≥	5 - при частотах 512 Гц "0.5" / 1024 Гц "1.0" / 8192 Гц "8.2" / "2F" 3 - при частоте 32768 Гц "33"
Заданный для автоматического согласования, ≥	0,2 - при частотах 512 Гц "0.5" / 1024 Гц "1.0" / "2F" 0,1 - при частотах 8192 Гц "8.2" / 32768 Гц "33"
Максимальное выходное напряжение, В
В зависимости от "модуляции", ≥	32 - в двухчастотном режиме модуляции "2F" 40 - в других режимах
Максимальная выходная мощность, Вт
Ограниченная программой, ≥	20 - При частотах 512 Гц "0.5" / 1024 Гц "1.0" / 8192 Гц "8.2" 6 - При частоте 32768 Гц "33"
Источники питания
Напряжение питания	7…15 В
Батарейный комплект "тип С×8"	8 щелочных ("alkaline") элементов 1,5 В "тип С"
Внешние источники питания (не входят в комплект поставки)	аккумулятор "12 В" (например, автомобильный)
Выходное напряжение	11…14 В при токе не менее 4 А
Сетевой блок питания	АГ114М.02.020 (дополнительная принадлежность)
Выходное напряжение	15 В, мощность 60 Вт
Время работы ("жизненный цикл" зависит от качества батарей)	при работе от батарейного комплекта "тип С×8" ≈ 5 часов в режимах "НП" и "2F" (при исходной выходной мощности 7 Вт) или ≈ 25 часов в режиме "ПР" (при исходной выходной мощности 15 Вт) при внешнем источнике питания, полностью определяется его свойствами и, соответственно, при питании от сетевого блока, время работы не ограничено
Функциональные особенности
Автоматическое управление выходной мощностью в процессе генерации	пропорциональное управление выходной мощностью в зависимости от "энергетического потенциала" источника питания
Согласование с нагрузкой	автоматическое, до достижения определенной интенсивности потребления или до достижения тока в нагрузке: - ≥ 0,2 А при частотах 512 Гц "0.5" / 1024 Гц "1.0" / "2F"; - ≥ 0,1 А при частотах 8192 Гц "8.2" и 32768 Гц "33". ручное (кнопками МЕНЬШЕ / БОЛЬШЕ " ") после автоматического согласования
Варианты подключения к исследуемой коммуникации	"Контактное" подключение с "возвратом тока через землю" "Бесконтактное" подключение с применением встроенной передающей антенны "LC" "Бесконтактное" подключение с применением внешней передающей антенны "АН" "Бесконтактное" подключение с применением индукционных передающих "клещей"
Условия эксплуатации
Допустимый диапазон температур окружающей среды при эксплуатации	-30…+60ºС с "батарейным" питанием, не рекомендуется эксплуатация при отрицательных температурах окружающей среды
Степень защиты корпуса	IP65 (при закрытой крышке корпуса - кейса)
Конструктивные параметры
Выходной усилитель мощности	технология: модифицированный CLASS D КПД до 85%
Габаритные размеры	216 х 180 х 105 мм
Вес	2 кг
