Трассоискатель ТЕХНО-АС Успех АГ-309.15Ц

Name: Трассоискатель ТЕХНО-АС Успех АГ-309.15Ц
Brand: Техно-АС

(0) Оставить отзыв

Сравнение

В избранное

Производитель	Техно-АС
Источник питания	4 Li-ion батареи 3,7 В, 3200 мАч; 4 Ni-MH батареи тип "С" 1,2 В; внешний аккумулятор (Power Bank)
Точность определения глубины залегания	±5 см при глубине до 1 м, ±5% при глубине свыше 1 м
Режимы "модуляции" (сигналы специальной формы)	32 - в двухчастотном режиме модуляции "2F"40 - в других режимах
Внешние источники питания (не входят в комплект поставки)	автоматическое, до достижения определенной интенсивности потребления или до достижения тока в нагрузке: - ≥ 0,2 А при частотах 512 Гц "0.5" / 1024 Гц "1.0" / "2F"; - ≥ 0,1 А при частотах 8192 Гц "8.2" и 32768 Гц "33". ручное (кнопками МЕНЬШЕ / БОЛЬШЕ " "

Подробные характеристики

Обзор Характеристики Комплектация Отзывы0

Описание

Трассоискатель ТЕХНО-АС Успех АГ-309.15Ц создан для точного определения местоположения и глубины подземных коммуникаций. Он станет незаменимым помощником для проектировщиков, строителей и специалистов по эксплуатации инженерных сетей.

Высокая точность и надежность

Современные технологии обеспечивают точное определение местоположения и глубины коммуникаций до 30 метров. Это позволяет проводить работы с максимальной эффективностью.

Функциональность

Трассоискатель не только находит подземные коммуникации, но и выявляет неисправности кабельных линий. Это ускоряет ремонтные работы и повышает их качество.

Простота и удобство

Цветной дисплей приемника облегчает визуализацию трассы. Автоматический расчет глубины залегания и величины тока делает поиск быстрым и эффективным.

Компактность и автономность

Небольшой генератор с дисплеем и индукционной антенной удобен в использовании. Высокая мощность до 20 Вт и дальность работы до 3 км позволяют решать самые разные задачи.

Области применения

Определение местоположения и глубины коммуникаций: оборудование работает на глубине до 30 метров и подходит для инженеров и строителей.
Трассировка коммуникаций: генератор позволяет проводить трассировку на расстояние до 3 км, что расширяет возможности поиска.
Поиск электрических кабелей и мест пересечения трубопроводов и кабелей: точные данные предотвращают повреждения и обеспечивают безопасность.
Обследование местности перед земляными работами: трассоискатель помогает избежать повреждений инженерных сетей, снижая риски и экономя время и ресурсы.

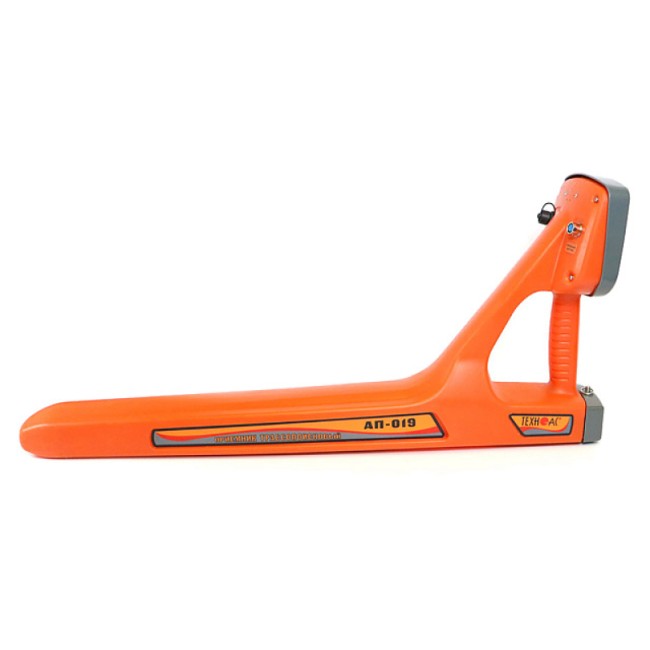

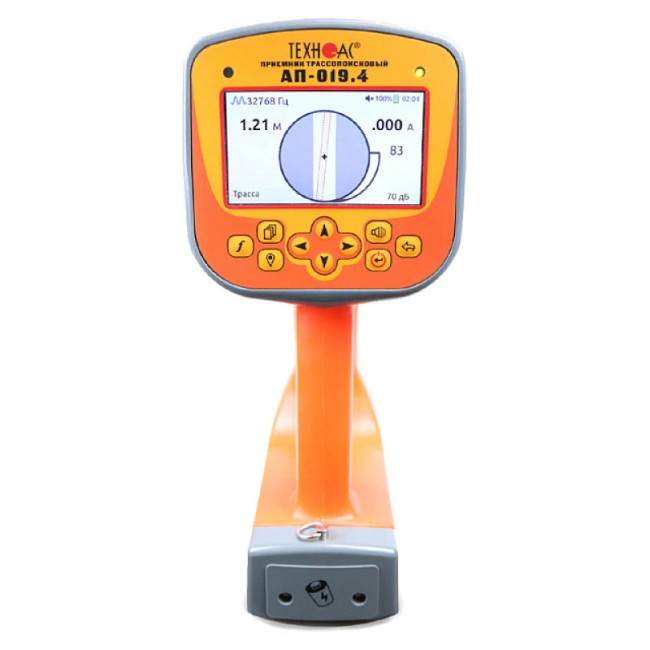

АП-019.4
Частоты фильтров	50(60) / 100(120) / 512/ 1024 / 8192 / 32768 Гц
Диапазон частот "Широкая полоса"	0,05…7,00 кГц; 7,00…14,00 кГц
Диапазон частот "Две частоты"	1024 / 2048 Гц
Динамический диапазон входных сигналов	140 дБ
Количество встроенных датчиков	5
Максимальная чувствительность (33 кГц)	5 мкА на расстоянии 1 м
Подключаемые внешние датчики	ДКИ-117, ДОДК-117, МЭД-127, NR-117M, КИ-105/ХХ, КИ-110/ХХ производства "ТЕХНО-АС"
Управление чувствительностью (усилением сигнала)	полуавтоматическое / ручное (по выбору); - автоматическое для режима "Трасса"
Определение глубины залегания коммуникации	0,01....30,00 м; - автоматически в режиме "Трасса"
Точность определения глубины залегания	±5 см при глубине до 1 м, ±5% при глубине свыше 1 м
Измерение "сигнального" тока в коммуникации	0,001....50,00 А; - автоматически в режиме "Трасса"
Точность определения оси коммуникации	±5 см при глубине до 1 м, ±5% от глубины залегания при глубине свыше 1 м
Работа с импульсными сигналами	при работе с генераторами "ТЕХНО-АС"
Визуальная индикация	цветной дисплей 480х272 px, автоматическая и ручная регулировка яркости
Режимы индикации	"Трасса", "Ноль", "Пик", "График Макс", "График Мин", "Мин./Макс.", "2F 1024/2048"
Звуковая индикация	синтезированный звук с ЧМ; звуковая индикация нажатия кнопок
Источник питания	4 Li-ion батареи 3,7 В, 3200 мАч; 4 Ni-MH батареи тип "С" 1,2 В; внешний аккумулятор (Power Bank)
Режим "Сон"	0…23 час 59 мин
Время непрерывной работы от одного комплекта Li-ion батарей	не менее 8 часов при яркости экрана <50%
Диапазон температур эксплуатации / хранения	-30…+60°С / -30…+60°С
Степень защиты корпуса	IP54
Габаритные размеры	330 х 140 х 700 мм
Масса	2,45 кг
АГ-105
Частоты непрерывного "НП" или прерывистого "ПР" сигнала, Гц ± 0,1% "кГц"
Нагрузка "клипсы" или "клещи"	512 "0.5" / 1024 "1.0" / 8192 "8.2" / 32768 "33"
"Антенные" режимы	8192 - "8.2" / 32768 - "33" для "Lc" или 8192 - "8.2" для "AH"
Режим работы
"Антенные" режимы	встроенная передающая антенна "LC" внешняя передающая антенна "АН"
Режим работы
Режимы "модуляции" (сигналы специальной формы)	прерывистый "ПР" (кратковременные посылки сигнала) длительность посылки 0,12 сек частота следования посылок 1 Гц двухчастотный "2F" (одновременная генерация частот 1024 Гц и 8192 Гц) соотношение амплитуд 4/1 (соответственно)
Выходные параметры при напряжении питания 12…15В
Выходной ток, А
Ограниченный программой при ручном повышении, ≥	5 - при частотах 512 Гц "0.5" / 1024 Гц "1.0" / 8192 Гц "8.2" / "2F" 3 - при частоте 32768 Гц "33"
Заданный для автоматического согласования, ≥	0,2 - при частотах 512 Гц "0.5" / 1024 Гц "1.0" / "2F" 0,1 - при частотах 8192 Гц "8.2" / 32768 Гц "33"
Максимальное выходное напряжение, В
В зависимости от "модуляции", ≥	32 - в двухчастотном режиме модуляции "2F" 40 - в других режимах
Максимальная выходная мощность, Вт
Ограниченная программой, ≥	20 - При частотах 512 Гц "0.5" / 1024 Гц "1.0" / 8192 Гц "8.2" 6 - При частоте 32768 Гц "33"
Источники питания
Напряжение питания	7…15 В
Батарейный комплект "тип С×8"	8 щелочных ("alkaline") элементов 1,5 В "тип С"
Внешние источники питания (не входят в комплект поставки)	аккумулятор "12 В" (например, автомобильный)
Выходное напряжение	11…14 В при токе не менее 4 А
Сетевой блок питания	АГ114М.02.020 (дополнительная принадлежность)
Выходное напряжение	15 В, мощность 60 Вт
Время работы ("жизненный цикл" зависит от качества батарей)	при работе от батарейного комплекта "тип С×8" ≈ 5 часов в режимах "НП" и "2F" (при исходной выходной мощности 7 Вт) или ≈ 25 часов в режиме "ПР" (при исходной выходной мощности 15 Вт) при внешнем источнике питания, полностью определяется его свойствами и, соответственно, при питании от сетевого блока, время работы не ограничено
Функциональные особенности
Автоматическое управление выходной мощностью в процессе генерации	пропорциональное управление выходной мощностью в зависимости от "энергетического потенциала" источника питания
Согласование с нагрузкой	автоматическое, до достижения определенной интенсивности потребления или до достижения тока в нагрузке: - ≥ 0,2 А при частотах 512 Гц "0.5" / 1024 Гц "1.0" / "2F"; - ≥ 0,1 А при частотах 8192 Гц "8.2" и 32768 Гц "33". ручное (кнопками МЕНЬШЕ / БОЛЬШЕ " ") после автоматического согласования
Варианты подключения к исследуемой коммуникации	"Контактное" подключение с "возвратом тока через землю" "Бесконтактное" подключение с применением встроенной передающей антенны "LC" "Бесконтактное" подключение с применением внешней передающей антенны "АН" "Бесконтактное" подключение с применением индукционных передающих "клещей"
Условия эксплуатации
Допустимый диапазон температур окружающей среды при эксплуатации	-30…+60ºС с "батарейным" питанием, не рекомендуется эксплуатация при отрицательных температурах окружающей среды
Степень защиты корпуса	IP65 (при закрытой крышке корпуса - кейса)
Конструктивные параметры
Выходной усилитель мощности	технология: модифицированный CLASS D КПД до 85%
Габаритные размеры	216 х 180 х 105 мм
Вес	2 кг
