Трассоискатель ТЕХНО-АС Успех АГ-309.30Н

Name: Трассоискатель ТЕХНО-АС Успех АГ-309.30Н
Brand: Техно-АС

(0) Оставить отзыв

Сравнение

В избранное

Производитель	Техно-АС
Звуковая индикация	встроенный излучатель:- синтезированный звук ЧМ- звуковая индикация нажатия кнопок
В зависимости от "модуляции", ≥	48 – в двухчастотном режиме модуляции "2F" 60 – в других режимах
Диапазон частот "Радио"	8…40 кГц
Рабочий диапазон питающих напряжений, В	минимально допустимое напряжение 10максимально допустимое напряжение 15

Подробные характеристики

Обзор Характеристики Комплектация Отзывы0

Описание

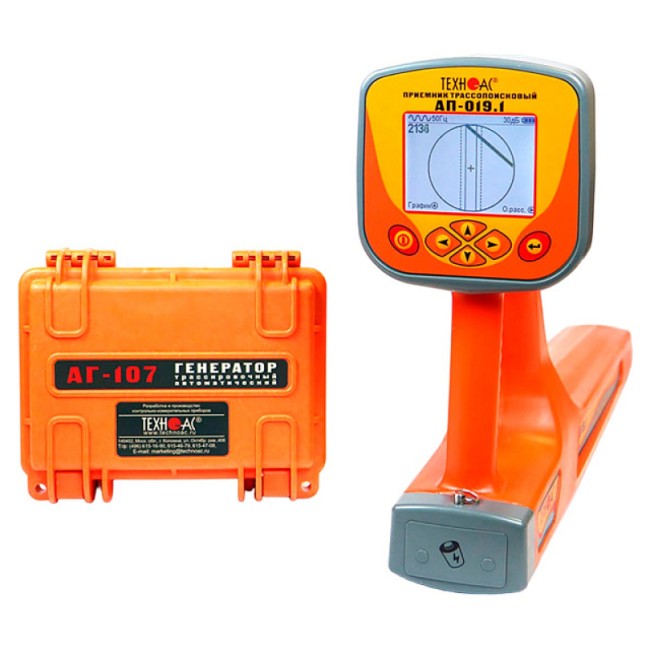

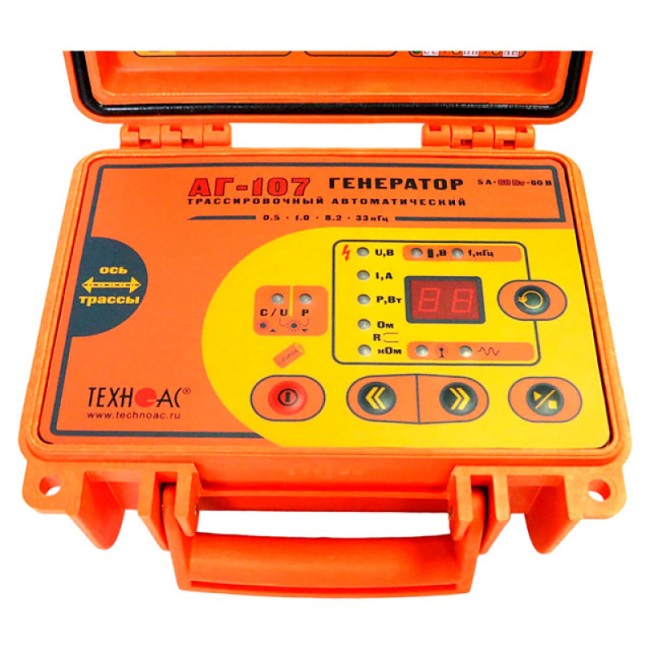

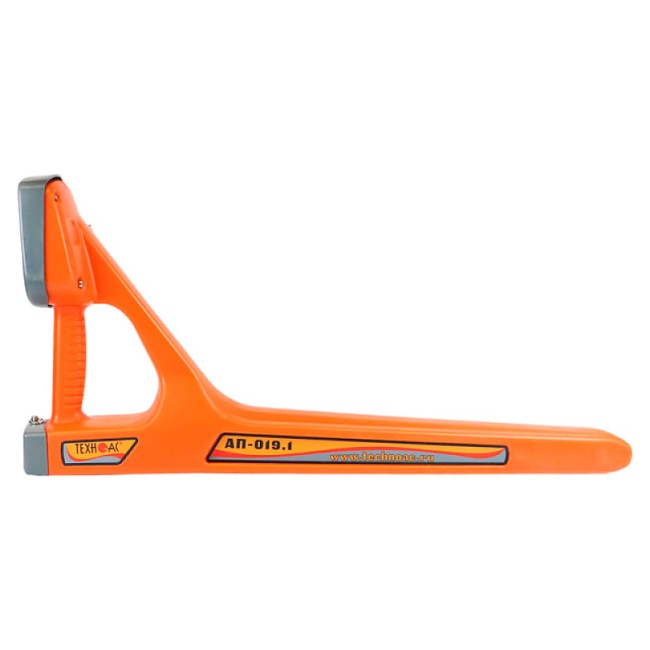

Трассоискатель ТЕХНО-АС Успех АГ-309.30Н — это ключевой инструмент для обеспечения безопасности и эффективности проведения земляных работ. В комплекте предусмотрен приемник с дисплеем, который отображает трассу коммуникации и автоматически рассчитывает глубину залегания линий. Современный компактный генератор АГ-107, обладающий высокой выходной мощностью до 60 Вт, гарантирует надежное питание и возможность трассировки коммуникаций на расстояние до 5 километров.

Основные функции

Точное определение местоположения и глубины подземных коммуникаций: Благодаря передовой технологии и высокой точности, данный трассоискатель позволяет быстро определить расположение и глубину подземных линий на глубине до 10 метров.
Поиск неисправностей в кабельных линиях: Устройство способно выявлять повреждения и неисправности в кабельных линиях, что позволяет оперативно реагировать на проблемы и предотвращать возможные аварии.
Обследование местности перед земляными работами: Проведение предварительного обследования помогает избежать повреждений инженерных коммуникаций и повышает эффективность работ.

Назначение и области применения трассоискателя ТЕХНО-АС Успех АГ-309.30Н

Определение местоположения и глубины залегания коммуникаций: Эффективное использование при выполнении строительных и ремонтных работ.
Трассировка коммуникаций: Поиск электрических кабелей, выявление мест пересечения трубопроводов и кабелей, а также обнаружение повреждений в линиях.
Работа в непрерывном и прерывистом режиме: Возможность работы с максимальной выходной мощностью до 60 Вт, что обеспечивает стабильный поиск в различных условиях.

Характеристики

Производитель	Техно-АС
Звуковая индикация	встроенный излучатель:- синтезированный звук ЧМ- звуковая индикация нажатия кнопок
В зависимости от "модуляции", ≥	48 – в двухчастотном режиме модуляции "2F" 60 – в других режимах
Диапазон частот "Радио"	8…40 кГц
Рабочий диапазон питающих напряжений, В	минимально допустимое напряжение 10максимально допустимое напряжение 15
Добротность квазирезонансных фильтров (Q)	100
Степень защиты корпуса	IP65
Ограниченный программой при ручном повышении, ≥	5 – при частотах 512 Гц / 1024 Гц / 8192 Гц / "2F" 3 – при частоте 32768 Гц
Диапазон частот "Широкая полоса"	0,04…8 кГц
Нагрузка "кабель выходной" или "клещи"	512 / 1024 / 8192 / 32768
Вес электронного блока, не более	2 кг
Габаритные размеры	330 х 140 х 700 мм
Режимы "модуляции" (сигналы специальной формы)	- прерывистый "ПР" (кратковременные посылки синусоидального сигнала); - длительность посылки 0,1 сек.; - частота следования посылок 1 Гц - двухчастотный "2F" (одновременная генерация частот 1024 Гц и 8192 Гц); - соотношение амплитуд 4/1 (соответственно)
Квазирезонансные частоты фильтров	50(60) / 100(120) / 512 / 1024 / 8192 / 32768 Гц
Диапазон температур эксплуатации / хранения	-20…60 / -30…60°С
Габаритные размеры электронного блока (кейса), не более	216 х 180 х 105 мм
Источник питания	4…7 В (4 элемента тип "С")
"Антенные" режимы	встроенная передающая антенна "LC" внешняя индукционная передающая антенна "АН"
Выходной усилитель мощности	технология - модифицированный CLASS D, КПД до 85%
Измерение тока принимаемого сигнала	автоматически в режиме "Трасса" 0,001...9,99 А
Классификация по ГОСТ Р 51318.22-2006	класс А
Масса	2,4 кг
Индицируемые параметры	- параметры настройки и управления- 2D визуализация положения трассы относительно прибора- графики уровня сигнала с датчиков- глубина залегания трассы- ток сигнала
Варианты подключения к исследуемой коммуникации	"контактное" подключение с "возвратом тока через землю""бесконтактное" подключение с применением встроенной передающей антенны "LC" "бесконтактное" подключение с применением внешней индукционной передающей антенны "АН" (интенсивность излучения выше и дост
Определение глубины залегания трассы	автоматически в режиме "Трасса" 0...10 м
Автоматические выключения прибора	при напряжении питания < 8 Впри напряжении питания > 15,7 Впри коротком замыкании выхода в процессе автосогласованияпри несоответствии режима генерации наличию или отсутствию внешней антенны на выходе – переход в режим "стоп"через ≈100 сек. в режиме "стоп
Светодиодные индикаторы	отдельные светодиоды, обозначающие параметры и режимы цифровой индикатор, отображающий значения параметров и режимов, а также реализующий "МУЛЬТИМЕТР" выходных параметров: выходное напряжение (В), ток в нагрузке (А), мощность в нагрузке (Вт) и сопротивлен
Согласование с нагрузкой	автоматическое, до достижения определенной интенсивности энергопотребления или до достижения тока в нагрузке ≥ 0,1 Аручное (кнопками ИЗМЕНЕНИЕ ПАРАМЕТРА " ") после автоматического согласования
Управление чувствительностью	- автоматическое - для 2D отображения "Трасса"- полуавтоматическое или ручное (по выбору) - для "Графиков"- автоматическое или ручное (по выбору) - для режима "2 частоты"
Время работы ("жизненный цикл")	при работе от встроенного аккумулятора 1,2 часа в режимах "НП" и "2F" при исходной выходной мощности 30 Вт или 5 часов в режиме "ПР" при исходной выходной мощности 60 Втпри внешнем источнике питания, полностью определяется его свойствами и, соответственно
Визуальная индикация	LCD дисплей, 320х240 пикселей, LED подсветка
Внешние источники питания (не входят в комплект поставки)	- напряжение 10...15 В, мощность ≥ 80 Вт;- например, аккумуляторы автомобильные "12 В"5
Подключаемые внешние датчики	КИ-110(105), НР-117, ДОДК-117, ДКИ-117 (пр-во ТЕХНО-АС)
Устройство зарядное	- заряжает до напряжения 14,6 В током до 10 А;- обеспечивает генерацию одновременно с зарядкой5
Точность измерения тока принимаемого сигнала	±5%
Точность определения глубины залегания	±5%
Ограниченная программой, ≥	30 – в непрерывном "НП" режиме на сопротивления нагрузки до 120 Ом, в двухчастотном режиме "2F" на сопротивления нагрузки до 77 Ом60 – в прерывистом "ПР" режиме на сопротивления нагрузки до 60 Ом
Количество встроенных датчиков	4
Автономный аккумулятор	4 элемента LiFePO4 26700 3,2В последовательно
Максимальный коэффициент усиления электрического тракта	100 дБ
