Уровень КОНДОР для дорожной рейки

Уровень КОНДОР - ключевой элемент дорожных реек КОНДОР и КОНДОР-Н. Эти рейки используют для проверки качества покрытий дорог, тротуаров, аэродромных дорожек и взлетно-посадочных полос во время строительства и для оценки их состояния в процессе эксплуатации.

Уровень помогает контролировать горизонтальность инструмента при измерении ровности поверхностей и определять величину уклонов с помощью измерительной головки. Как запасная часть, он быстро восстанавливает функциональность рейки при повреждении или износе, экономя средства на покупку нового инструмента.

Конструкция

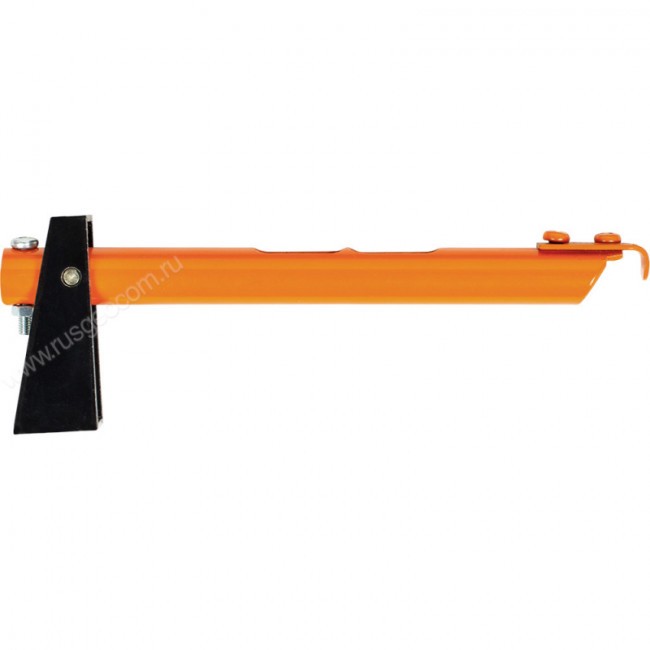

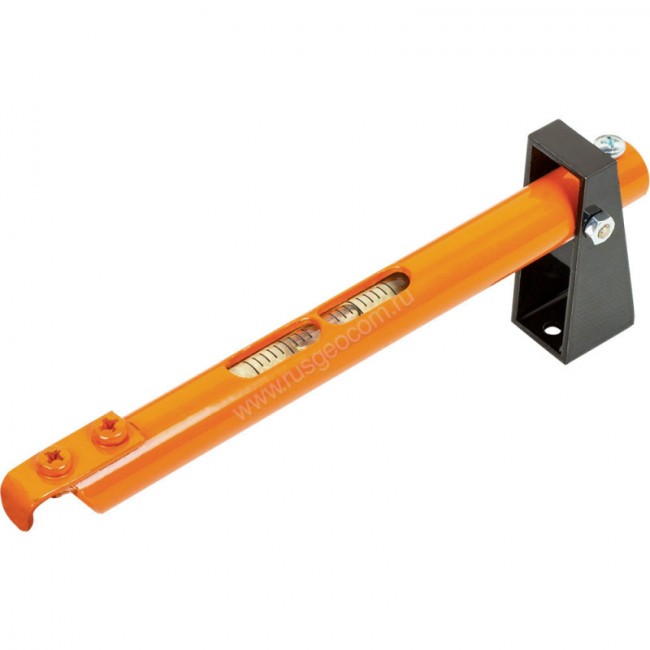

Пузырьковый уровень КОНДОР состоит из прозрачной ампулы с спиртовым раствором, защищенной металлическим цилиндрическим держателем. С одной стороны держатель шарнирно соединен с кронштейном, закрепляемым на верхней плоскости рейки винтами. С другой стороны к держателю крепится измерительная головка через Г-образный элемент. Вращение маховика позволяет изменять наклон уровня, измеряя уклоны по положению пузырька в ампуле и шкале головки.

Особенности

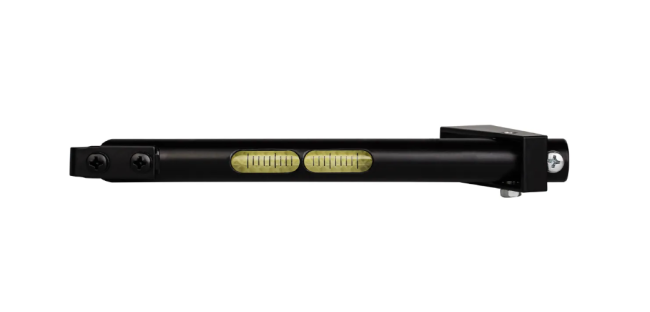

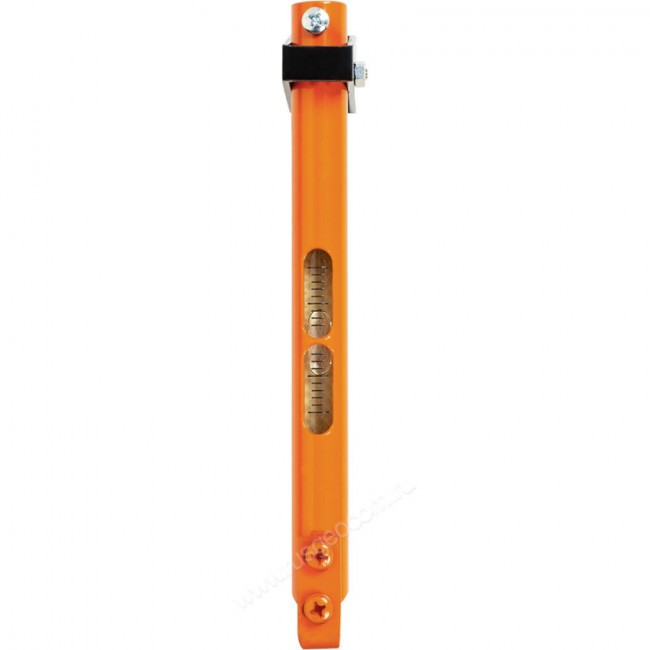

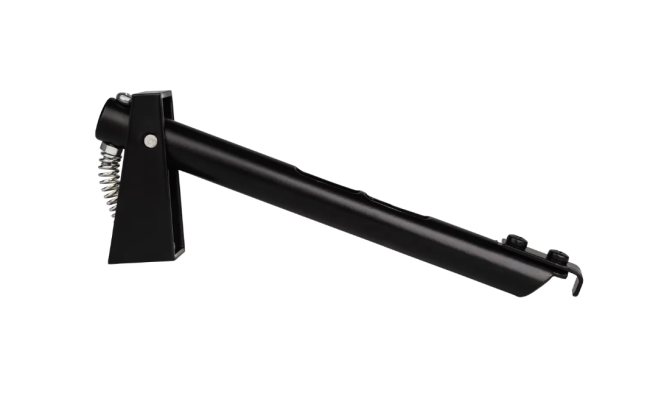

Для точного центрирования пузырька предусмотрены два симметричных окна. Ампула размечена штрихами через 2 мм и сантиметровыми отметками. Прижимная пружина устраняет люфт между уровнем и головкой, повышая точность измерений.
